柔性卡具帶壓封堵技術介紹

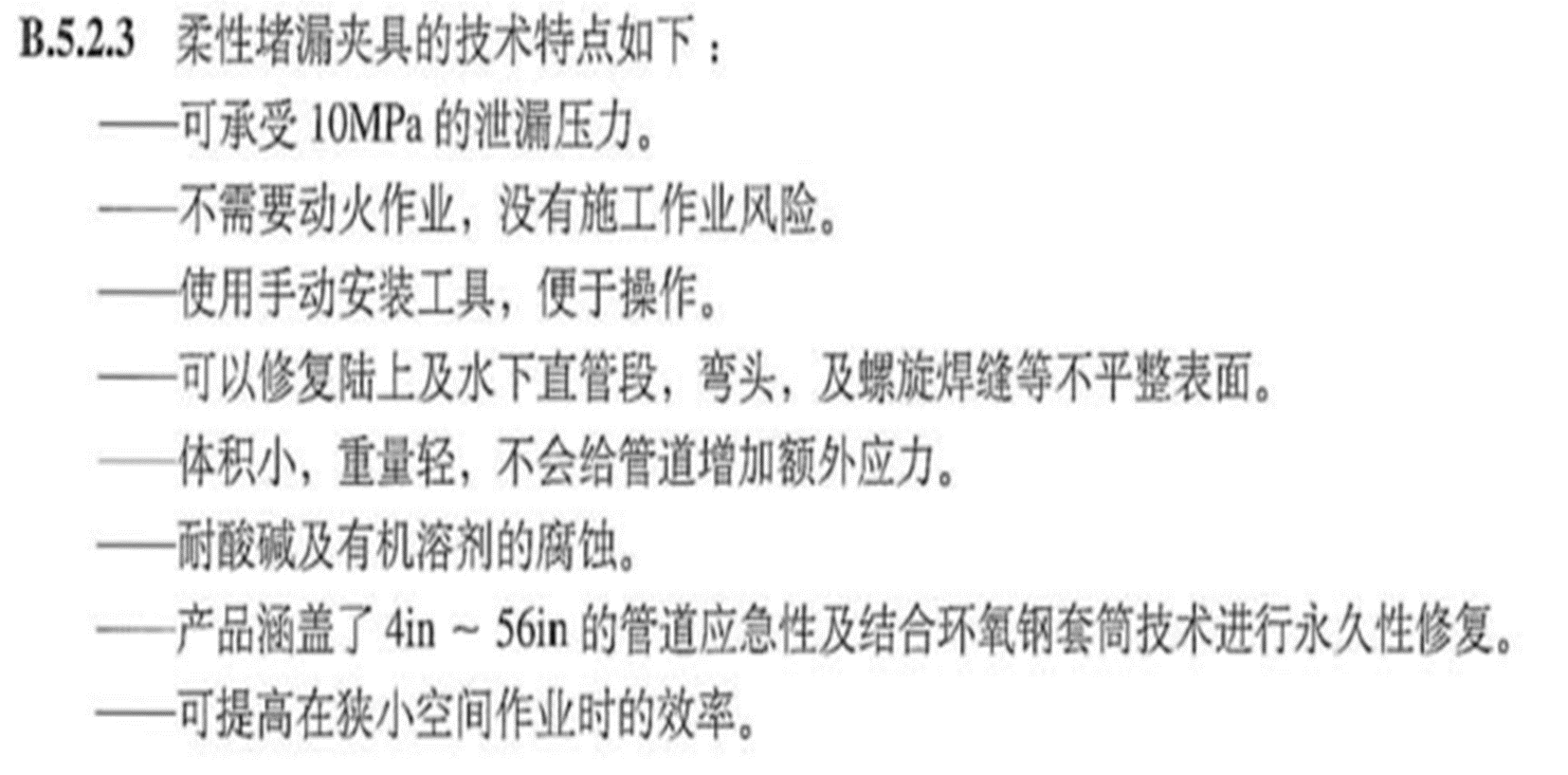

石油天然氣行業標準《SY/T 6649》標準摘抄

根據Q/120110-NS-RXQJ-2022標準，纖維柔性卡具需具備如下技術特點：

1.纖維柔性卡具應避免應力過於集中而損傷管道防腐層及本體表面，施加緊固外力的區域寬度需≥75mm。

2.最大螺栓緊固扭矩不超過60N·m，避免引發泄漏點四周塌陷、擴大的風險。

3.柔性卡具的密封模塊具備通用性，任何一個型號的密封模塊均可以適用於DN25mm-DN1400mm之間所有管道的泄漏封堵。

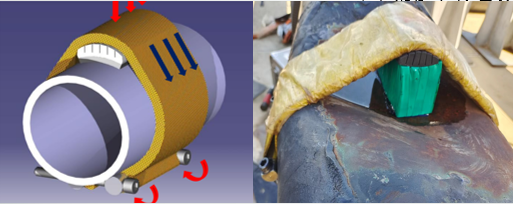

纖維柔性卡具結構及性能介紹：

纖維柔性卡具主要由柔性堵漏帶、緊固螺栓及堵漏密封模塊等部件組成，該產品適合於各種泄漏管道的快速封堵，無需動火， 作業面小，操作簡單、輕便、快捷。

由於纖維柔性卡具具有較強的變形能力，容讓性強，適合各種異形、變形管件及焊縫開裂造成的泄漏封堵。

根據現場泄漏點的形式不同，可選擇使用孔洞、裂紋、引流等不同形式的纖維柔性卡具對泄漏點進行快速封堵。

各種纖維柔性卡具（孔洞、裂紋、全向、引流）通用參數：

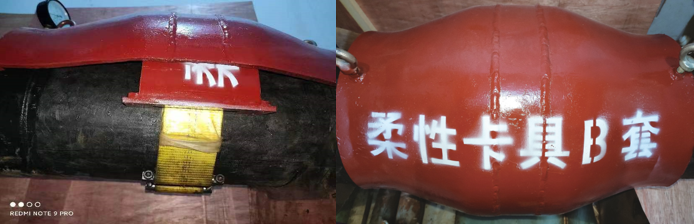

纖維柔性卡具+B型套筒的永久解決方案：

根據標準Q/SY 1592-2013，柔性卡具可使用纖維柔性卡具結合套筒的形式進行管道修復。

通過在使用纖維柔性卡具對泄漏管道進行臨時應急封堵後，爲了保證管道長期運行，可採取纖維柔性卡具與異形B型套筒結合使用的方式，將應急封堵措施變爲永久封堵措施。

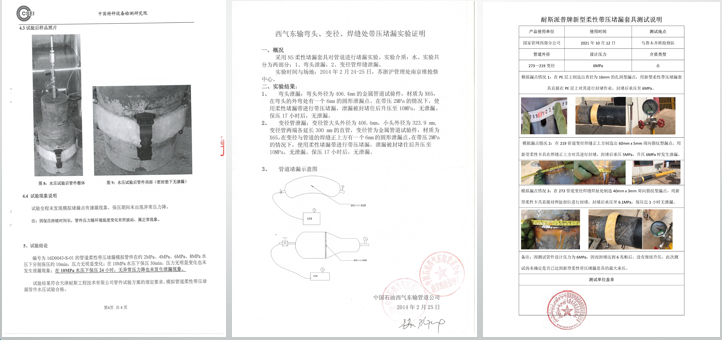

中國特種設備研究院的檢驗報告及現場應用報告

纖維柔性卡具特點總結：

1.使用安全：無需動火及動用大型設備，施工作業風險低。

2.輕便快捷：體積小，重量輕，可在狹小空間作業，不會給管道增加額外的負荷，短時間內即可完成堵漏。

3.適用廣泛：適用於陸上及水下管道各種類型泄漏面的應急或長期封堵，覆蓋DN25-DN1400的管道的直管段、異形及變形管件。
